01

—



说白了，是将一个紧缩场放到了混响室里面。但是这个紧缩场跟前面几篇介绍的不同，它是一个双反射面的系统，称为格里高利双反射面也就是说包含了两个反射面。格里高利双反射面可以实现非常紧凑的CATR安装，并精确管理射频辐射，最大限度地减少对周围混响室环境的射频溢出。这是 "混响室内CATR "解决方案的关键部件之一。

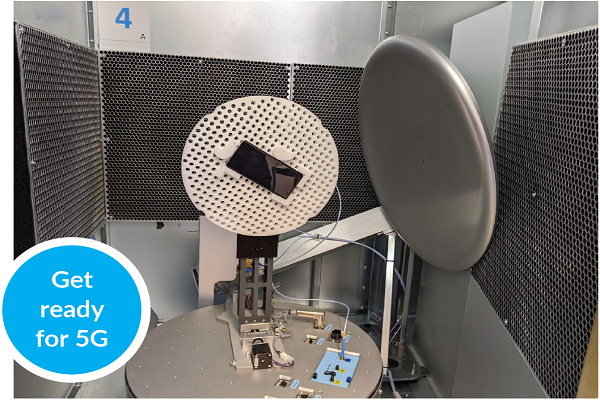

从下面这张图看到的右侧灰色部分是主反射面。

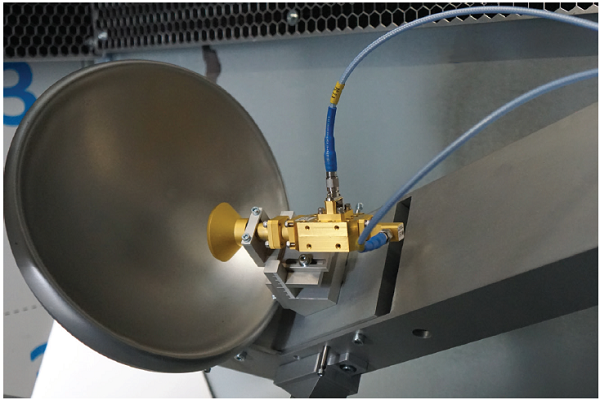

下面这张图上显示的是副反射面以及馈源：

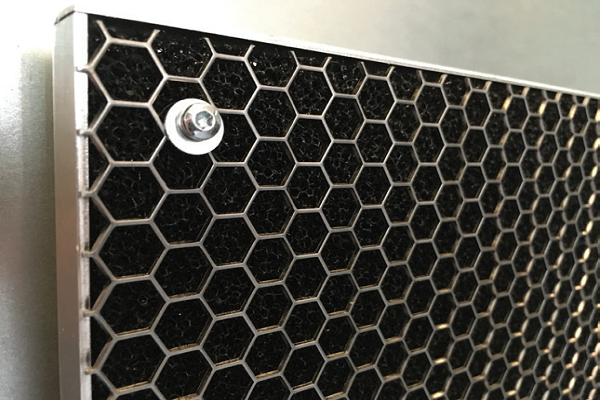

另一个重要的组成部分是Bluetest独特的专利频率选择性吸波材料，使得在FR1中能够保持一个低吸收各向同性的多径环境，同时在FR2中提供足够的反射衰减，所以使用CATR选件可以进行精确的EIRP和EIS测量，如下图所示：

RTS65的外尺寸为以及CATR基本参数：

宽: 1945 mm  高: 2000 mm
深: 1440 mm  静区：30cmFR2
频率：24.25-42 GHz

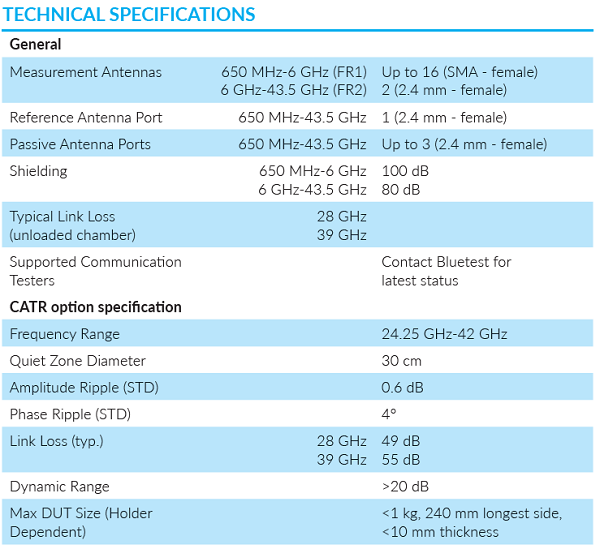

也就是说对于方向性指标EIRP等测量仅限于FR2频段。然后是纹波和路损，目前可以支持安立综测仪，后续还可能支持更多的型号。对于FR1频段，最多可支持16根测量天线，可以很容易实现多流MIMO的吞吐量等性能测试，以下请参考官方数据，分为两部分，CATR部分的指标单独列在下方：

以下概念供大家查缺补漏：

TRP：Total Radiated Power
TIS：TotalIsotropic Sensitivity
EIRP：EffectiveIsotropic Radiated Power
EIS：EffectiveIsotropic Sensitivity
RIMP：Rich Isotropic Multi path
CATR：Compact Antenna Test Range

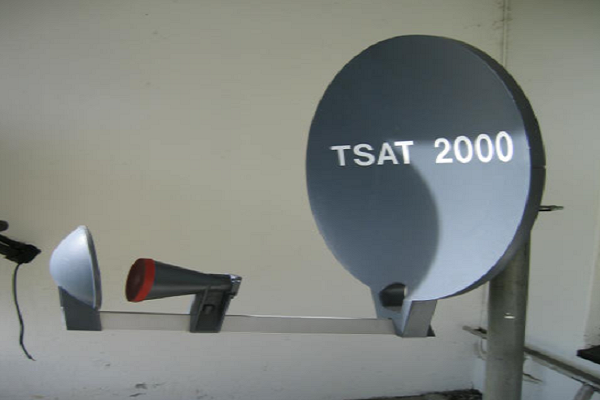

Gregorian Dual Reflector

我们简单地了解一下双反射面系统，双反射面天线在卫星通信系统中应用很广，例如地面站，由于同时可对两个反射面进行整形，可以获得更加灵活的设计从而满足更多的参数需求，例如高的天线增益和严格的交叉极化规格。

两个比较主流的双反射面系统：Cassegrain（卡塞格伦）和Gregorian（格里高利）反射器系统，都起源于光学望远镜，并以其发明者的名字命名。前面也提到了，对于混响室来说，Gregorian双反射面系统，最大的优势就是紧凑的空间布置以及对周围环境的射频噪声的溢出更小。

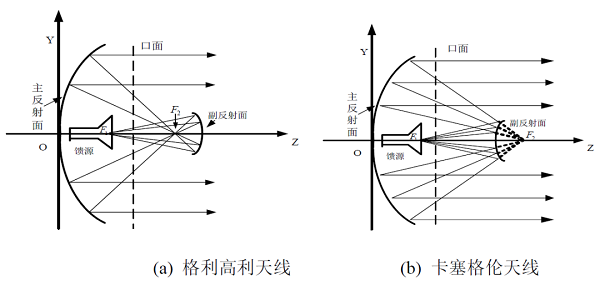

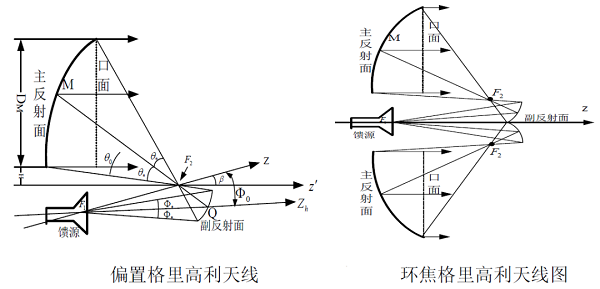

下图是这两种双反射面的示意图。
