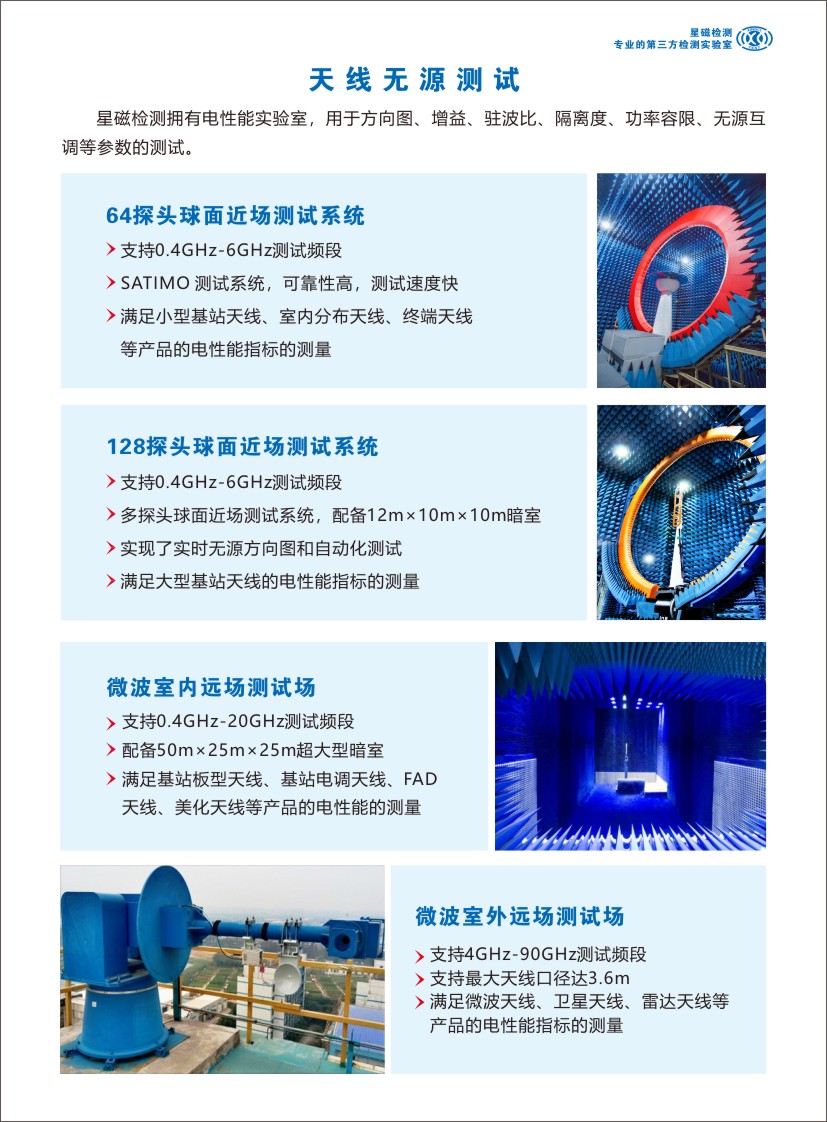

128探头球面近场测试系统

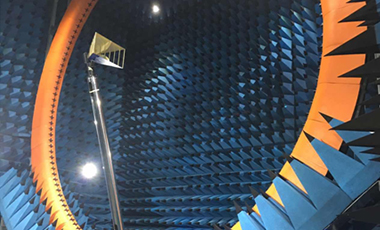

本系统配备12m*10m*10m暗室，实现了实时无源方向图和自动化测试。采用探头对称分布，正常测量情况下，水平方向只需旋转180°即可对被测物进行完整的3D测量。

支持400MHz至6GHz测试频段，最大天线尺寸长达3米，最大重量达120公斤，能满足大型基站天线的电性能指标的测量。

资料下载

详细描述

测试能力

轴比
前后比
天线方向性
下倾角精度
旁瓣电平
天线效率
相对中心测试
电平下降
天线增益
天线波瓣宽度
方向图一致性
零点填充
波束偏移
天线交叉极化比
2D/3D方向图

测试速度

查看方向图：实时
3D图测试时间：＜3分钟

基本参数

探头数：127+1
频率范围：400MHz - 6GHz
典型动态范围：50-70dB
被测设备最大尺寸：3m
被测设备最大重量：120kg
暗室屏蔽效能＞100dB
暗室尺寸：12m*10m*10m
静区直径：3m
